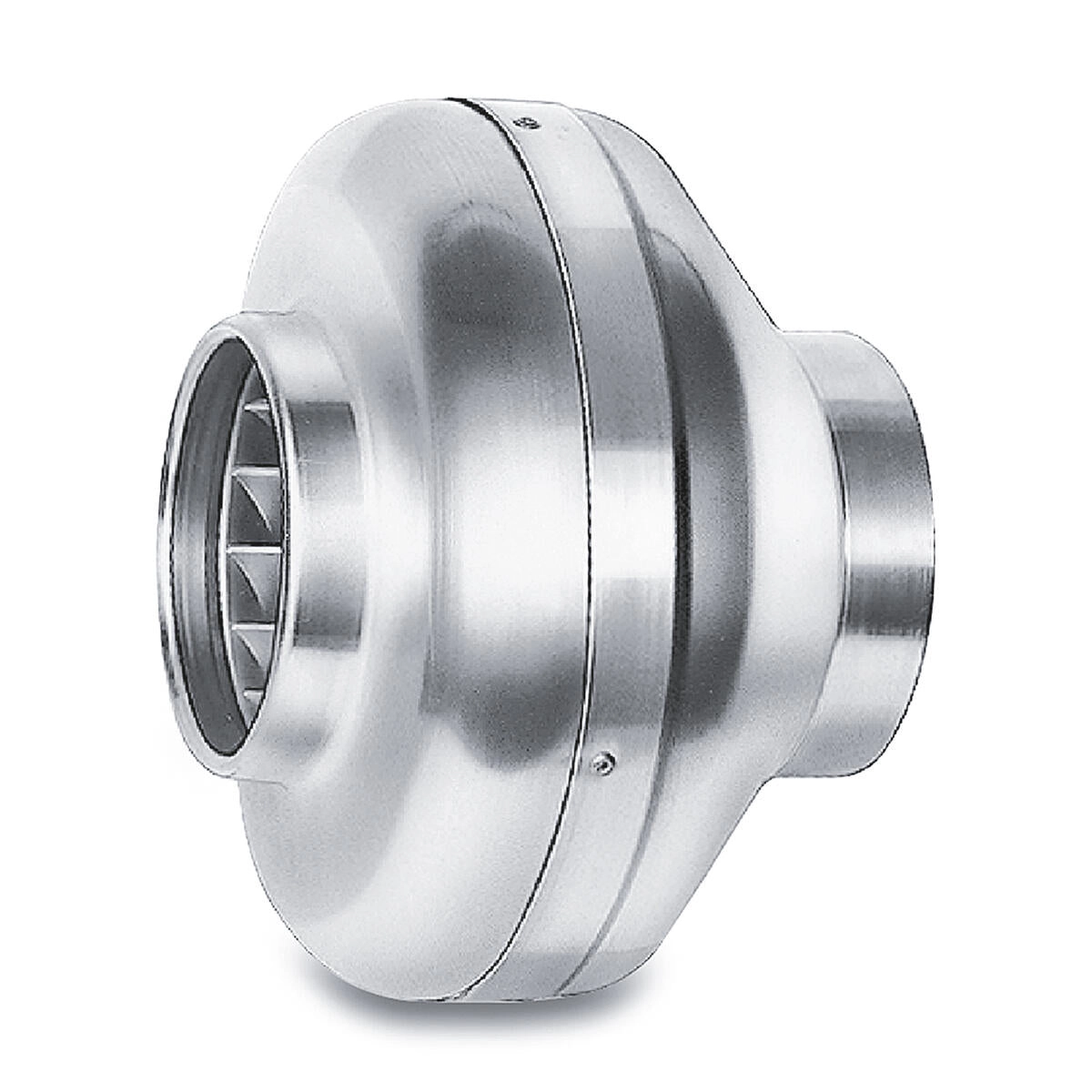

Helios Radial-Rohrventilator RR EC 160
332,30 €
Bezahlen Sie sicher und schnell mit:
EC-Radial-Rohrventilator zur direkten Montage im Rohrsystem.
Gehäuse aus verzinktem Stahlblech mit runden Anschlussstutzen auf Normrohre abgestimmt.
Radial-Laufrad mit rückwärts gekrümmten Schaufeln aus Kunststoff. Direkt auf Motor gepresst und als Einheit dynamisch ausgewuchtet. Geräuscharm, hoher Wirkungsgrad.
Energiesparender, drehzahlsteuerbarer EC-Außenläufermotor in Schutzart IP 44. Wartungs- und funkstörungsfrei sowie kugelgelagert. Integrierte elektronische Temperaturüberwachung für EC-Motor und Elektronik . Serienmäßig mit einem internen Potentiometer für die Einstellung einer beliebigen Ventilatordrehzahl zwischen min. und max. Drehzahl. Stufenlose Drehzahlsteuerung mit externem Potentiometer oder stufenlose Drehzahlregelung mit Universal-Regelsystem EUR-EC. Anschluss über serienmäßigen Klemmenkasten (IP54) außen am Gehäuse.
Dokumente
| Nennweite Rohr: | 160 mm |
|---|---|
| Ausprägungscode: | HE/RR/EC/160 |
| Breite: | 271 mm |
| Höhe: | 271 mm |
| Material: | Gehäuse aus verzinktem Stahlblech; Laufrad aus Kunststoff |
| Montage: | Rohr |
| Nenndrehzahl: | 3640 1/min |
| Nennleistung: | 0.1 kW |
| Regelbarkeit: | Elektrisch |
| Schutzart: | IP 44 |
| Sonstiges: | EC-Technologie |
| Volumenstrom: | 650 m³/h |
| Strom ungeregelt: | 0.82 A |
| Tiefe: | 195 mm |
| Zulässige Fördermitteltemperatur: | 60 °C |
