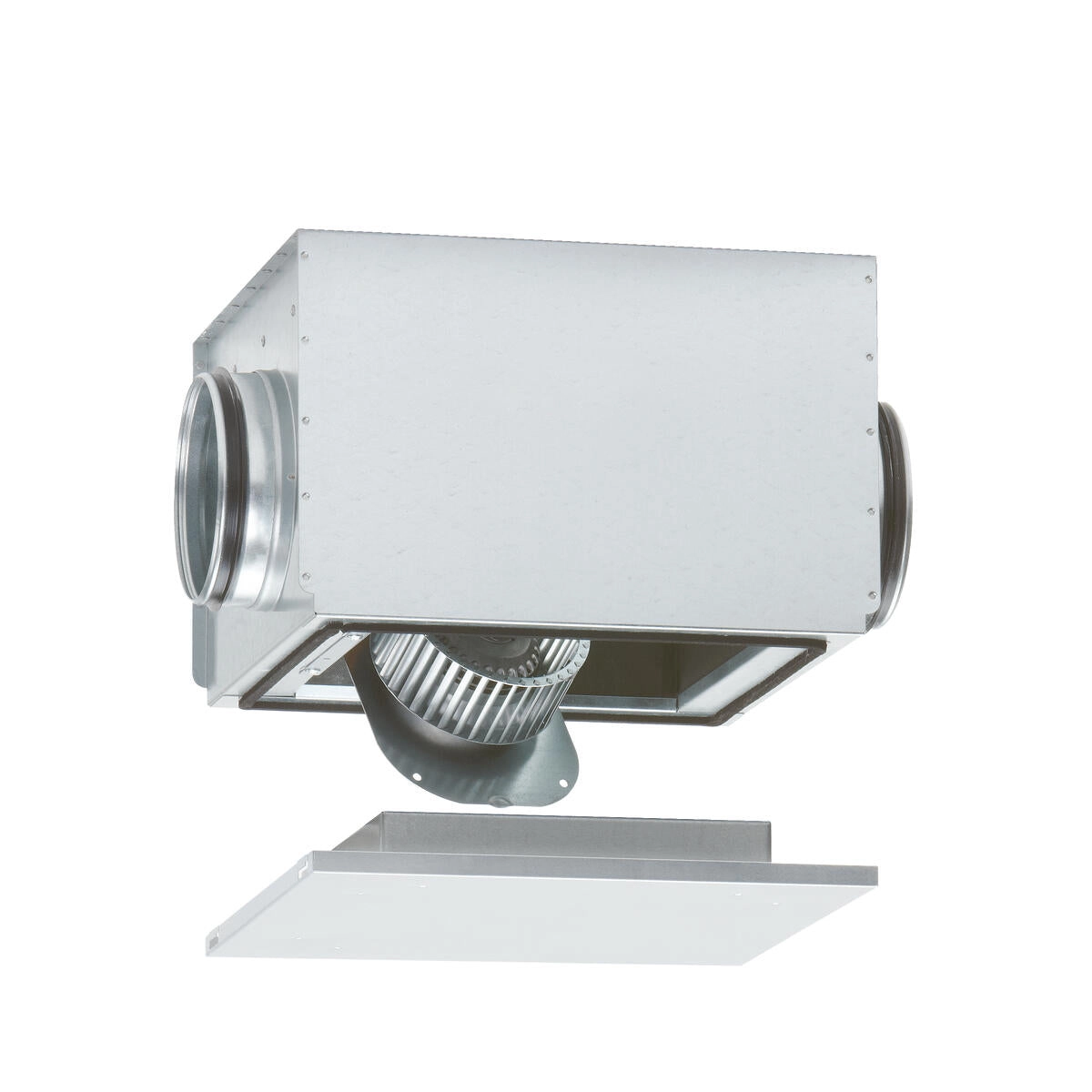

Helios Rohrventilator SB 160 B SILENTBOX
534,50 €
Bezahlen Sie sicher und schnell mit:
Radial-Rohrventilator mit geräuschgedämpftem Gehäuse.
Schalldämmendes Gehäuse aus verzinktem Stahlblech mit runden Anschlussstutzen auf Normrohre abgestimmt. Schallabsorbierende Lochblech-Innenauskleidung, mit 50mm starker Mineralfaserplatte hinterlegt. Deckel abnehmbar. Ventilatorraum und Gehäusespirale frei zugänglich. Motor und Laufrad ausschwenkbar.
Hochleistungs-Trommel-Laufrad mit vorwärtsgekrümmten Schaufeln aus verzinktem Stahlblech. Vibrationsfreier Lauf durch dynamische Wuchtung nach Gütestufe G 6.3 VDI 2060 und DIN ISO 1940.
Einphasen-Wechselstrom-Außenläufer-Motor geschlossene Bauweise, wartungsfrei, Drehzahl durch Spannungsreduzierung steuerbar, eingebaute Thermokontakte, gedichtete, geräuscharme Kugellager mit Langzeitschmierung.
Dokumente
| Nennweite Rohr: | 160 mm |
|---|---|
| Ausprägungscode: | HE/SB/160/B |
| Breite: | 365 mm |
| Höhe: | 265 mm |
| Material: | Gehäuse aus verzinktem Stahlblech; Laufrad aus verzinktem Stahlblech |
| Montage: | Rohr |
| Nenndrehzahl: | 1650 1/min |
| Nennleistung: | 0.105 kW |
| Polzahl: | 4 |
| Regelbarkeit: | Trafo / Elektrisch |
| Schutzart: | IP 44 |
| Sonstiges: | Schallisoliert |
| Volumenstrom: | 360 m³/h |
| Strom ungeregelt: | 0.46 A |
| Tiefe: | 400 mm |
| Zulässige Fördermitteltemperatur: | 65 °C |
Helios
Die Helios Ventilatoren gehören zu den führenden Herstellern von Ventilatoren und Lüftungssystemen in Europa. Das deutsche Unternehmen entwickelt seit Jahrzehnten hochwertige Lösungen für die kontrollierte Wohnraumlüftung, industrielle Lüftungstechnik sowie energieeffiziente Gebäudekonzepte. Der Hauptsitz befindet sich in Villingen-Schwenningen in Baden-Württemberg.
Das Produktsortiment umfasst unter anderem Kleinraumventilatoren, Rohr- und Kanalventilatoren, Dachventilatoren, zentrale und dezentrale Lüftungssysteme mit Wärmerückgewinnung, Luftreiniger sowie spezielle Industrie- und Sonderlösungen wie Entrauchungs- oder explosionsgeschützte Ventilatoren. Besonders bekannt ist Helios für Systeme wie die ELS-Lüftungssysteme, AIR1-Lüftungsgeräte und energieeffiziente EC-Ventilatorentechnologie.
Helios steht für hochwertige Verarbeitung, langlebige Komponenten und innovative Lüftungslösungen „Made in Germany“. Die Produkte werden weltweit in Wohngebäuden, Gewerbeobjekten, Industrieanlagen, öffentlichen Einrichtungen und energieeffizienten Neubauten eingesetzt. Im Fokus stehen dabei Energieeffizienz, leiser Betrieb, einfache Installation und zuverlässige Luftqualität.
Mit einem breit aufgestellten Sortiment und modernen Planungstools bietet Helios professionelle Lösungen für nahezu alle Bereiche der Lüftungs- und Klimatechnik – von der Einzelraumlüftung bis hin zu komplexen Großprojekten.
