Helios Rohrventilator SB EC 125 A SILENTBOX
643,24 €
Bezahlen Sie sicher und schnell mit:

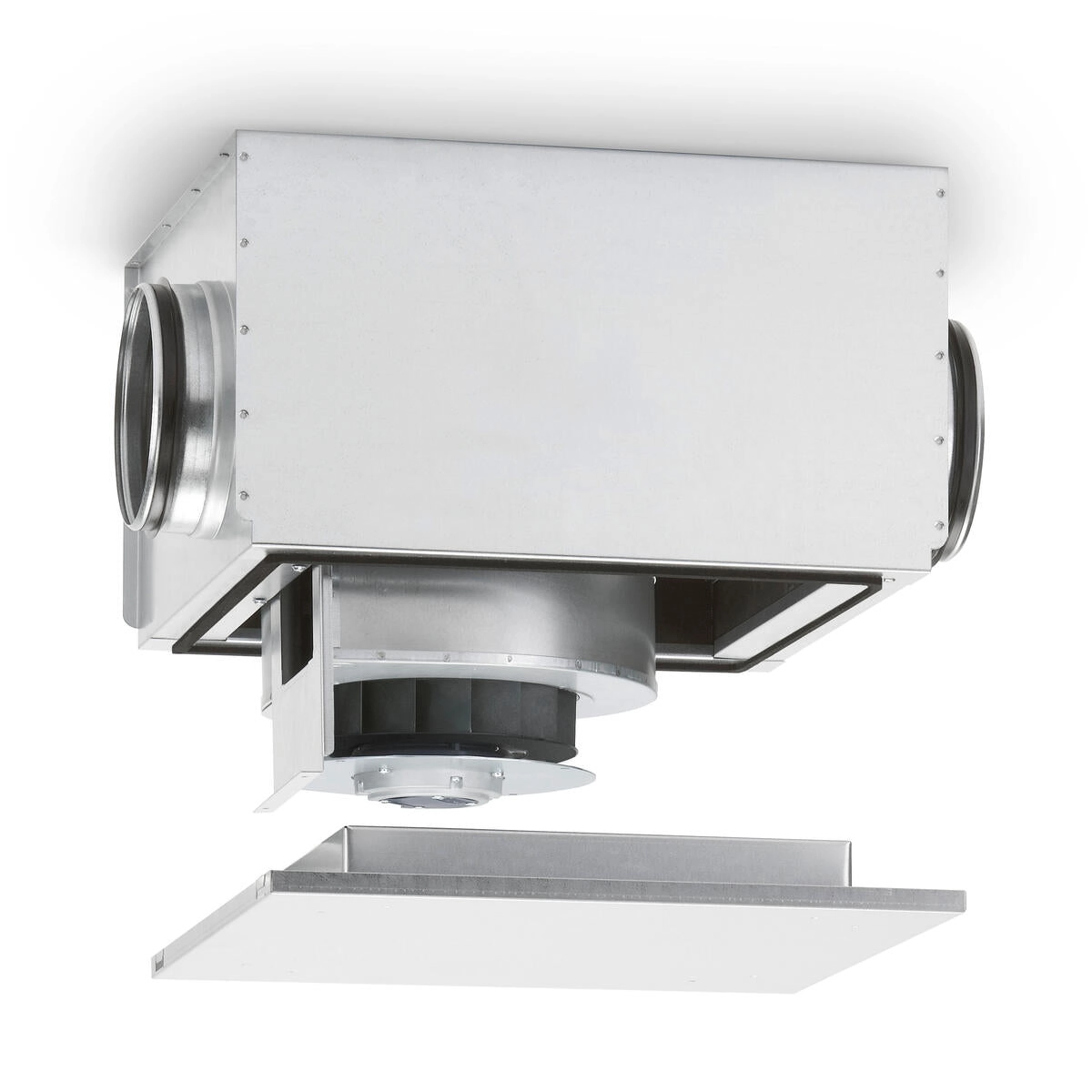

EC Radial-Rohrventilator mit geräuschgedämpftem Gehäuse.
Gehäuse aus verzinktem Stahlblech mit runden Anschlussstutzen auf Normrohre abgestimmt. Schallabsorbierende Lochblech-Innenauskleidung, mit 50mm starker Mineralfaserplatte hinterlegt. Deckel abnehmbar. Ventilatorraum und Gehäusespirale frei zugänglich. Motor und Laufrad herausziehbar.
Laufrad: Energiesparendes Radiallaufrad, vorwärts gekrümmt in aerodynamisch optimiertem Spiralgehäuse, Stahlblech verzinkt. Für geräuscharmen Lauf dynamisch gewuchtet.
Antrieb durch energiesparenden, drehzahlsteuerbaren EC-Außenläufermotor in Schutzart IP44 mit höchstem Wirkungsgrad. Wartungs- und funkstörungsfrei, kugelgelagert. Integrierte elektronische Temperaturüberwachung für EC-Motor und Elektronik. Serienmäßig mit einem internen Potentiometer für die Einstellung einer beliebigen Ventilatordrehzahl zwischen min. und max. Drehzahl. Stufenlose Drehzahlsteuerung mit externem Potentiometer oder stufenlose Drehzahlregelung mit Universal-Regelsystem EUR-EC. Anschluss über serienmäßiger Klemmenkasten (IP54) an ausgeführtem Kabel montiert.
Dokumente
| Nennweite Rohr: | 125 mm |
|---|---|
| Ausprägungscode: | HE/SB/EC/125/A |
| Breite: | 367 mm |
| Höhe: | 246 mm |
| Material: | Gehäuse aus verzinktem Stahlblech; Laufrad aus Kunststoff; Spiralgehäuse Stahlblech aus verzinktem Stahlblech |
| Montage: | Rohr |
| Nenndrehzahl: | 2890 1/min |
| Nennleistung: | 0.12 kW |
| Schutzart: | IP 44 |
| Sonstiges: | EC-Technologie; Schallisoliert |
| Volumenstrom: | 520 m³/h |
| Strom ungeregelt: | 1.03 A |
| Tiefe: | 400 mm |
| Zulässige Fördermitteltemperatur: | 60 °C |
Helios
Die Helios Ventilatoren gehören zu den führenden Herstellern von Ventilatoren und Lüftungssystemen in Europa. Das deutsche Unternehmen entwickelt seit Jahrzehnten hochwertige Lösungen für die kontrollierte Wohnraumlüftung, industrielle Lüftungstechnik sowie energieeffiziente Gebäudekonzepte. Der Hauptsitz befindet sich in Villingen-Schwenningen in Baden-Württemberg.
Das Produktsortiment umfasst unter anderem Kleinraumventilatoren, Rohr- und Kanalventilatoren, Dachventilatoren, zentrale und dezentrale Lüftungssysteme mit Wärmerückgewinnung, Luftreiniger sowie spezielle Industrie- und Sonderlösungen wie Entrauchungs- oder explosionsgeschützte Ventilatoren. Besonders bekannt ist Helios für Systeme wie die ELS-Lüftungssysteme, AIR1-Lüftungsgeräte und energieeffiziente EC-Ventilatorentechnologie.
Helios steht für hochwertige Verarbeitung, langlebige Komponenten und innovative Lüftungslösungen „Made in Germany“. Die Produkte werden weltweit in Wohngebäuden, Gewerbeobjekten, Industrieanlagen, öffentlichen Einrichtungen und energieeffizienten Neubauten eingesetzt. Im Fokus stehen dabei Energieeffizienz, leiser Betrieb, einfache Installation und zuverlässige Luftqualität.
Mit einem breit aufgestellten Sortiment und modernen Planungstools bietet Helios professionelle Lösungen für nahezu alle Bereiche der Lüftungs- und Klimatechnik – von der Einzelraumlüftung bis hin zu komplexen Großprojekten.
